“偏光”を多彩に操るフォトニック結晶のご紹介

配信メルマガバックナンバー
2022/6/15配信メルマガ

偏光を扱う素子といえば、偏光子や波長板ですよね。
今回は、フォトニック結晶を使った斬新で多彩な偏光制御技術を紹介します!

フォトニック結晶型光学素子

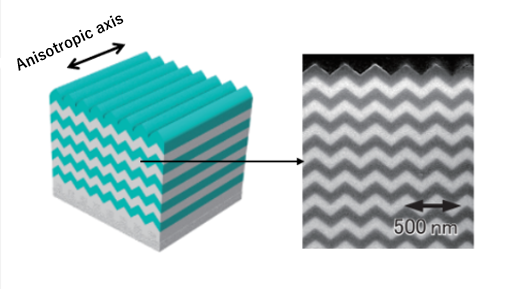

フォトニック結晶のイメージと断面構造の電子顕微鏡写真

膜の層数により偏光の消光比や複屈折位相差を制御できる
https://www.photonic-lattice.com/photoniccrystal/

特徴1

場所ごとに異方性軸を変えることで、局所偏光を自在に制御できます。

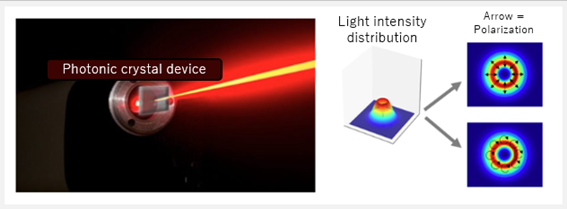

超集積型の偏光子や波長板の製造が可能で、偏光イメージングカメラのフィルターや、軸対称偏光ビーム形成素子として採用されています。

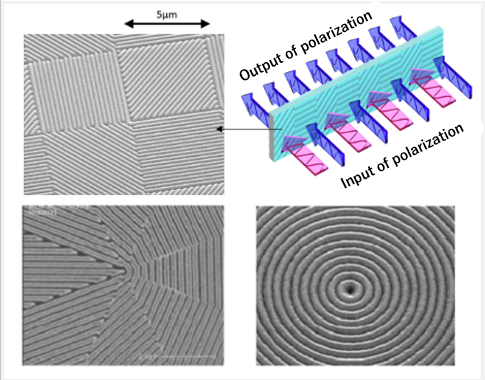

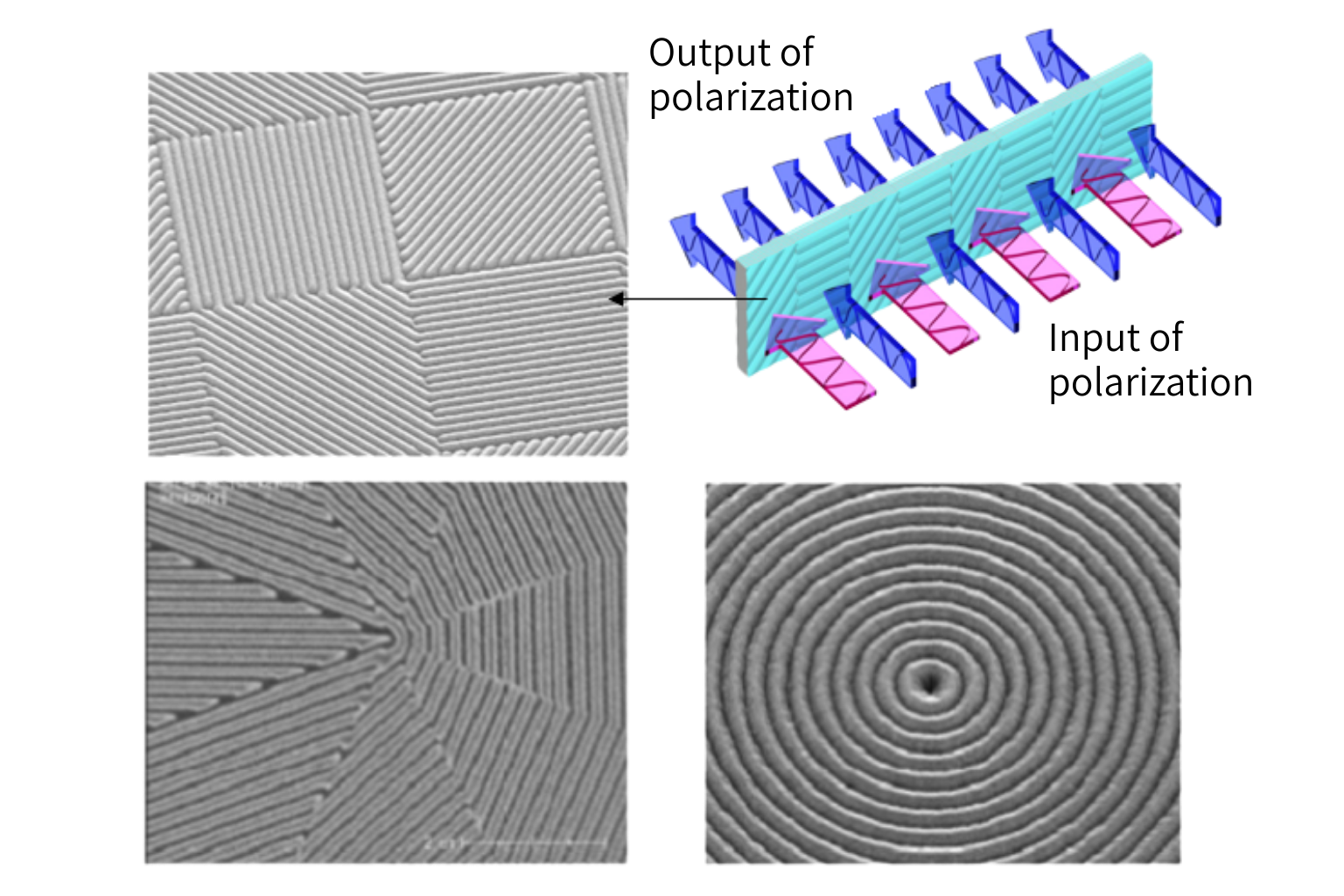

異方性軸を任意配置した波長板:表面の溝のラインが異方性軸に対応

特徴2

基板、膜含めてすべて無機材料で製造するため耐光性が高く、高出力レーザー用の素子としても問題なく使用できます。
また、波長250nmから1600nmまでの広範囲の波長に対応できるのも大きな特徴です。

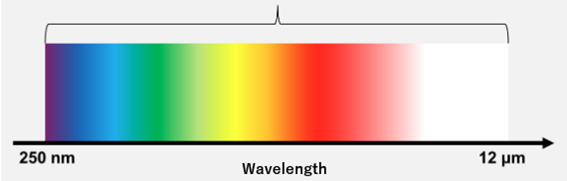

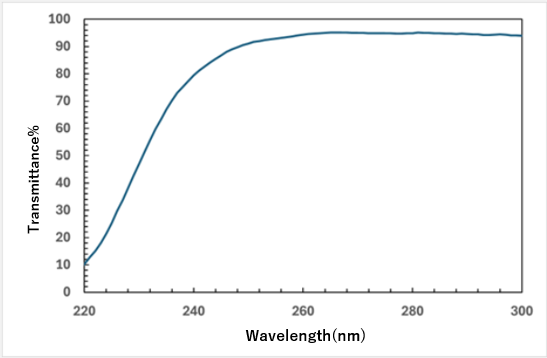

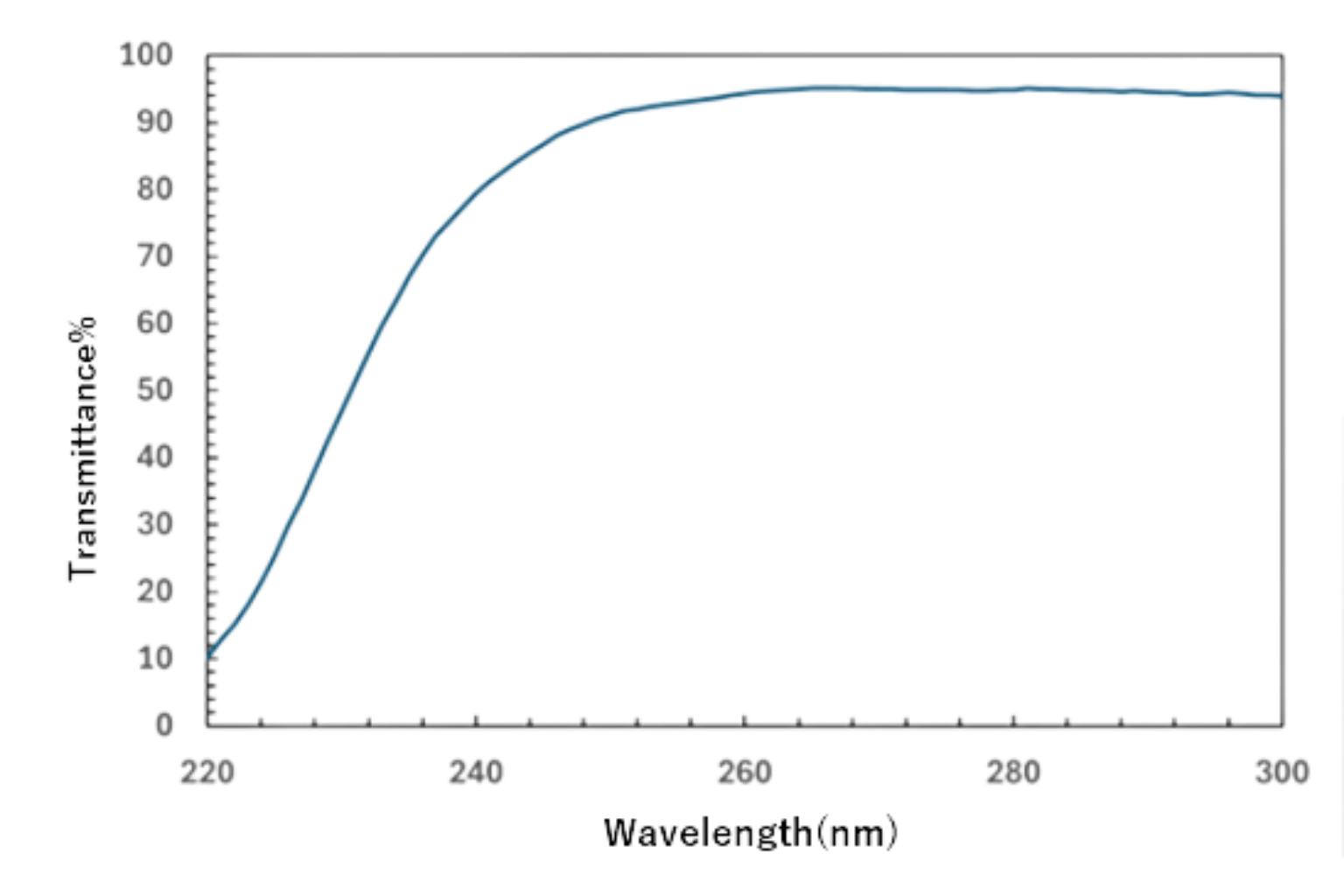

当社フォトニック結晶素子の対応波長領域  (深紫外から中赤外まで)


※中赤外領域対応素子は開発中。

特徴3

光の偏光方向を変えるだけに留まりません。波長板のセグメント化により一般の偏光素子では不可能なビームシェイピングも実現できます!
従来のビームシェイパー(例えばDOE: 回折光学素子)に比べ、高い回折効率を実現しやすい、表面の掃除や他の素子との貼り合わせなども容易にできる、といった特徴があり、レーザー加工用途に最適です。

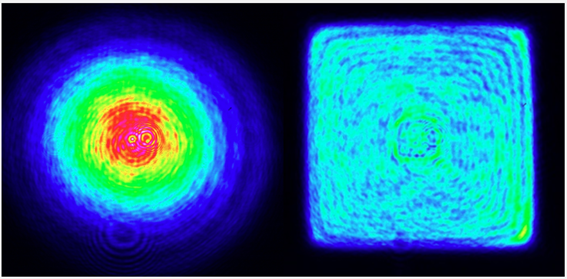

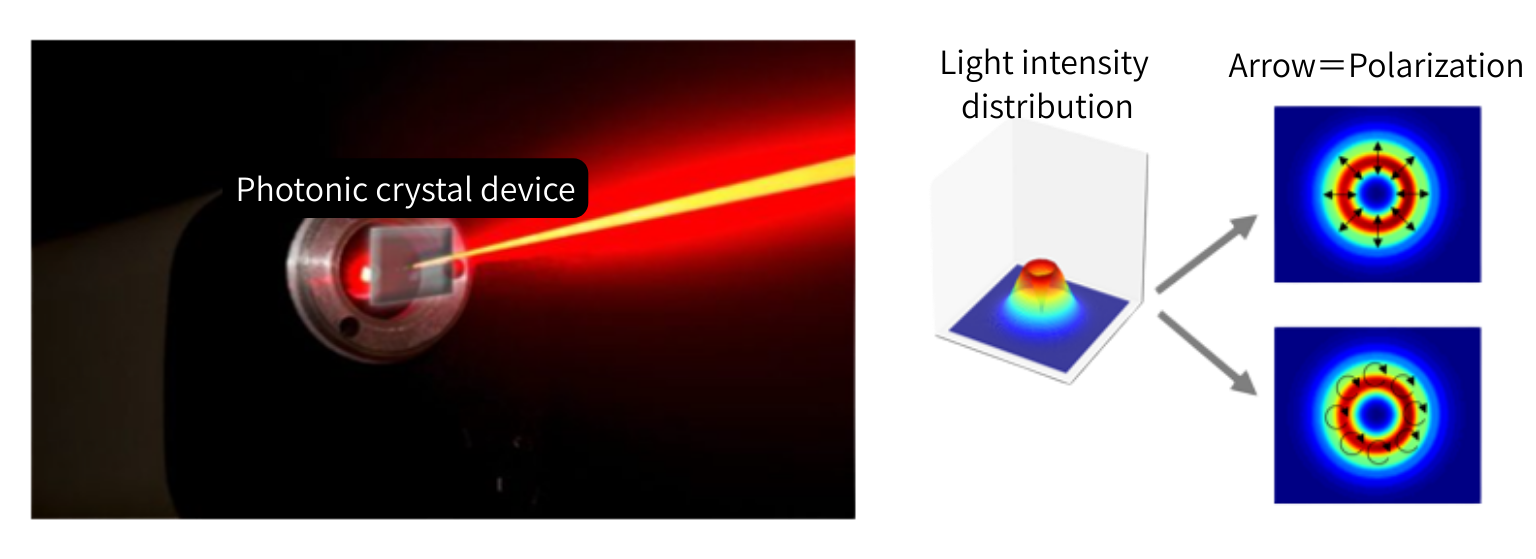

フォトニック結晶を使った偏光ビームシェイパー

原理上回折効率は100%。ビームの偏光制御と形状制御を同時に行うことができる

特徴4

信頼性の高い完全な0次波長板(トゥルーゼロオーダー波長板)が作れます。
例えば、水晶で紫外域波長266nm用の0次1/2波長板を作ると厚さは11μm程度にもなってしまいますが、フォトニック結晶は石英板上に成膜されているので取扱いが容易です。

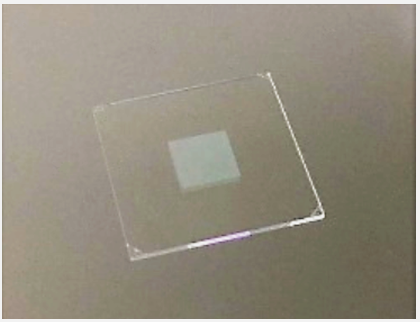

フォトニック結晶で作製したトゥルーゼロオーダー波長板



是非、お問い合せください

「場所によって偏光状態が違うビームを作りたい・・・」
「短波長で使用できる偏光素子を探しているけど、液晶や有機多層膜では難しい・・・」
「ビームシェイピング素子を他のオプティクスと貼り合わせて使いたい・・・」
そんなお悩み・ご要望のある方は、ぜひ当社のフォトニック結晶素子の使用を試してみてはいかがでしょうか。
偏光関連技術やビームシェイピング技術のご相談対応はもちろん、素子試作のご要望等にも迅速に対応いたします。

こちらの技術紹介もご参考にしてください。
https://www.photonic-lattice.com/technology/
