偏光イメージセンサーの構造と原理（2/4）

複屈折の理解から当社装置の計測原理や特徴を４つの記事でまとめています

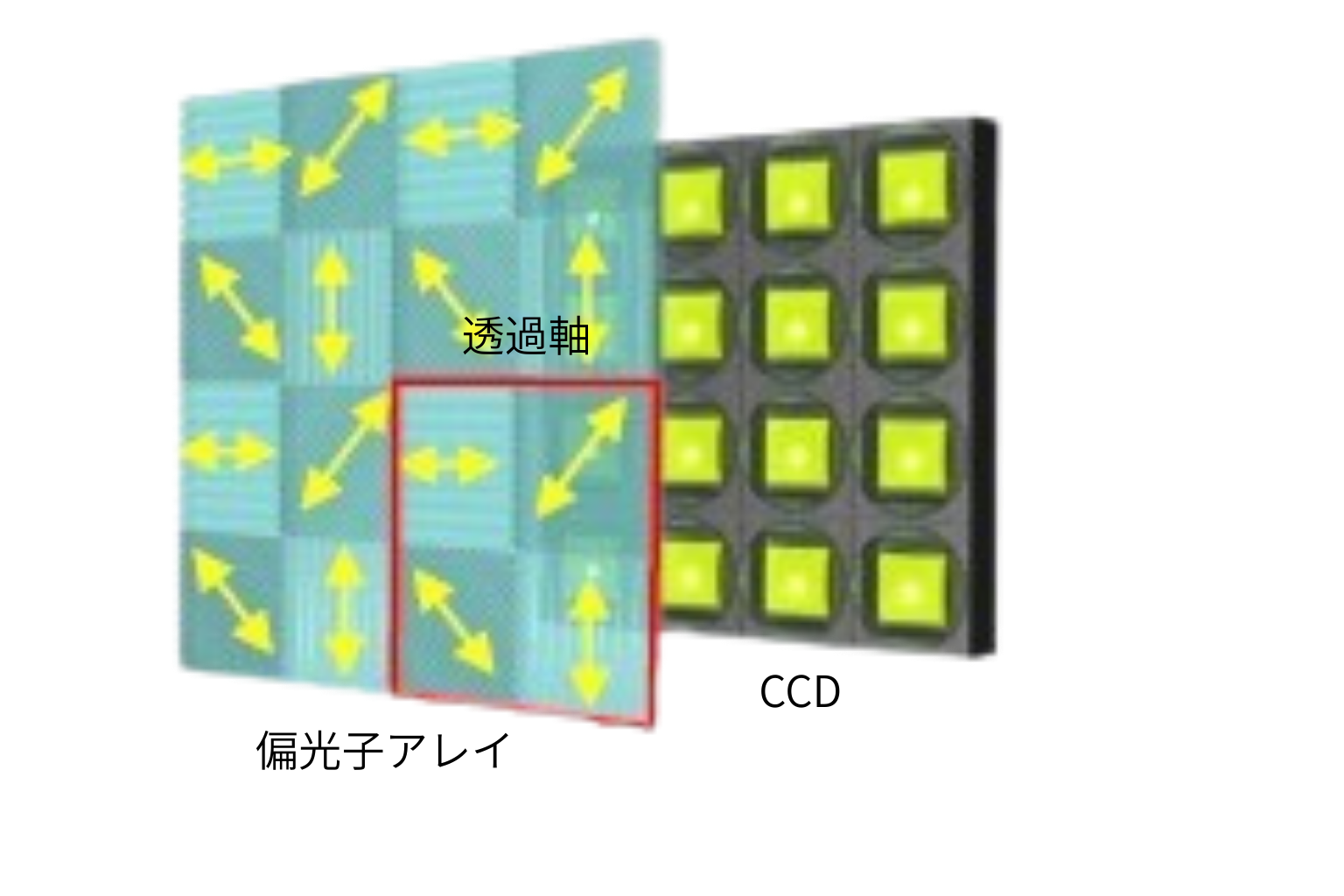

偏光子フィルタ集積素子をCCD前面に配置した構成

こちらのページも是非ご覧ください。特殊イメージセンサ技術について

隣接4画素の比較、演算により偏光情報を計測

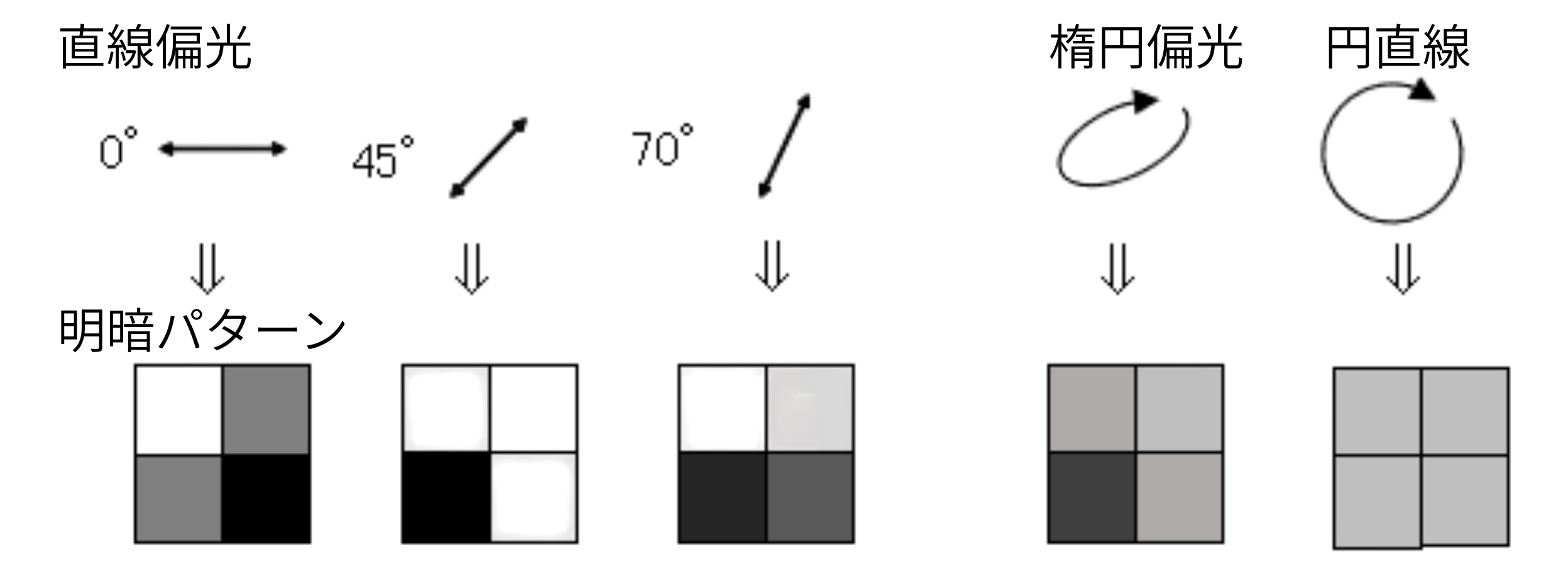

[入射偏光と出力パターン]

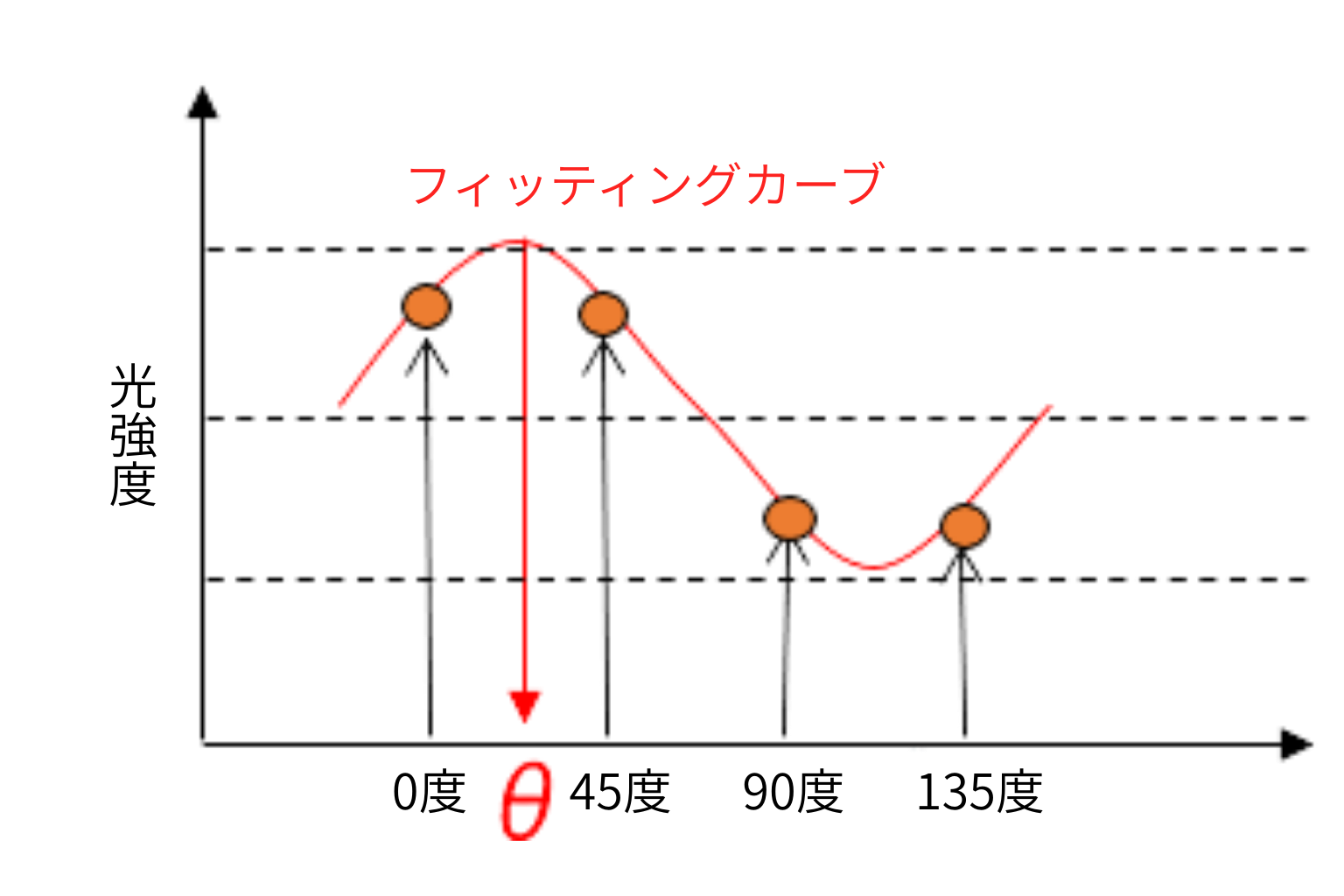

[演算方法の概略 ]
4画素の比較をすると、45度刻みではなく、
あらゆる角度の偏光方位を算出することができる。

偏光子透過軸角度

偏光状態に対応した市松模様

各点の複屈折情報(主軸方位と大きさ)が同時にデータ化される。

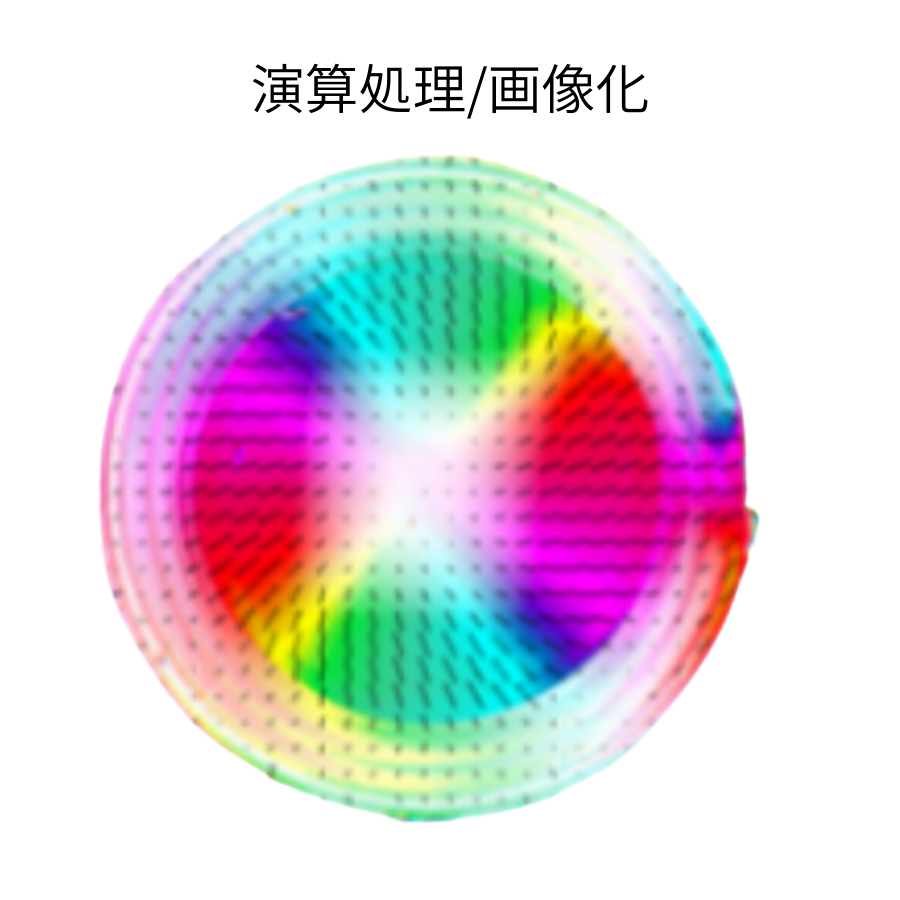

位相差分布

位相差の主軸方向分布

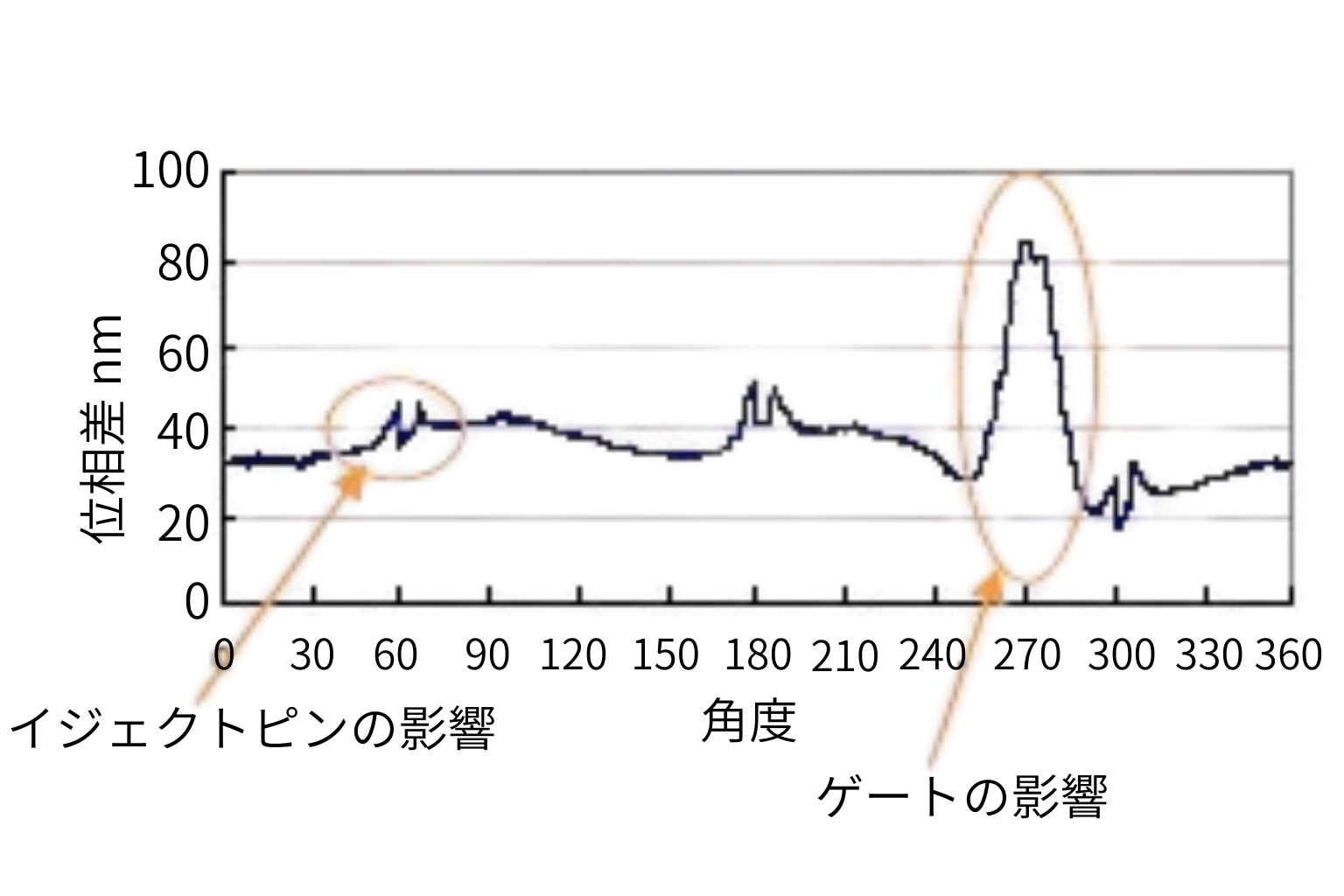

円周方向の位相差分布グラフ

偏光計測装置の基本構成と測定例
