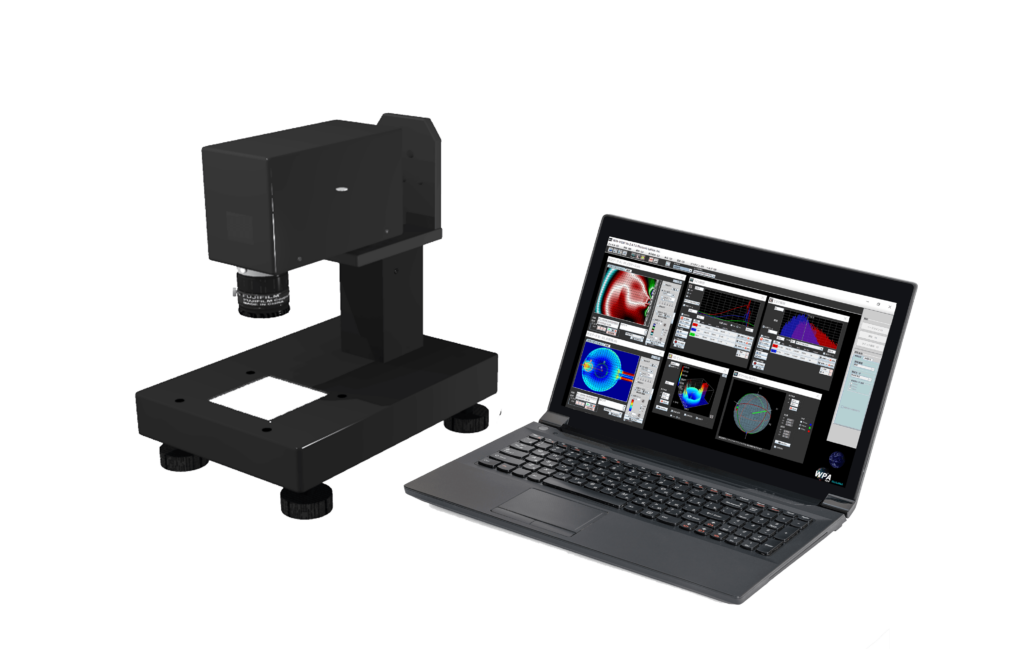

2次元複屈折評価システム

PA-300-MT

複屈折/位相差の分布を高速に500万画素の高解像度で測定する測定範囲0～130nmの低位相差向け装置です。
インラインにも組み込み可能な光源と測定ステージが分離できるタイプです。

PA-300-MTスペック
	測定
出力項目	位相差(nm),位相軸方位(°)　※データ処理オプションにより応力値換算可能（Mpa）
測定範囲	0～130nm
繰返し再現性	σ<0.1nm
	センサユニット
複屈折画素数	2056 × 2464（≒500万）pixels
測定波長	520nm
	筐体
寸法 (W x D x H)	160 × 190 × 316mm
測定視野サイズ	約37 × 44mm(標準レンズ) 約 7.0 × 8.4 mm ～約 20.0 × 24.0 mm(ズームレンズ) ※分離時はセットアップ次第
本体重量	約4.0kg
	その他
インターフェース	GigE（カメラ信号）
電源/消費電流	AC100～240V（50/60Hz） / ～6.0A
ソフトウェア	PA-View
付属品	ノートパソコン、標準レンズ、取扱説明書
	オプション
ズームレンズ	対応
データ処理機能	対応
広視野補正機能	対応
レンズ解析機能	対応
リアルタイム解析機能	対応
外部制御機能	対応
波長分散（CD）モード	非対応
WPA高位相差測定機能	非対応
レンズ測定専用ステージ	対応
PA・WPA用遮光カバー	対応
光弾性係数計測オプション	非対応
