2次元複屈折評価システム
WPA-400シリーズ
見えなかった歪みを、鮮明に。
「高解像度」 × 「広視野マルチ測定」があらゆる評価プロセスを革新する。
従来機種の限界を超え、WPAシリーズ史上最高120万画素の超高精細センサーを新搭載。
高位相差レンズや大型樹脂成型品の複屈折・応力分布を正確かつ短時間に可視化・計測します。
■従来機種との解像度スペック比較
従来モデル WPA-200
約 11万画素
384 x 288 pixels
従来モデル WPA-300
約 58万画素
848 x 680 pixels
NEWWPA-400
約120万画素
1204 x 1000 pixels

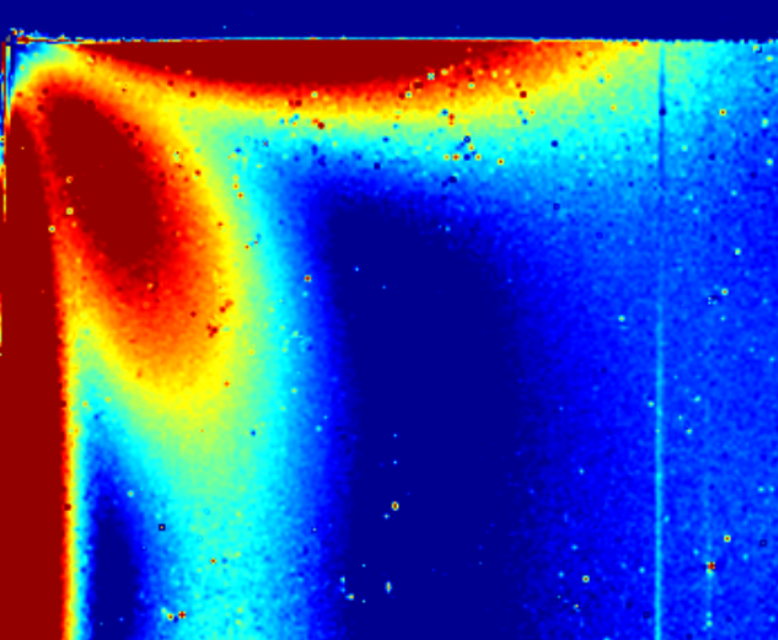

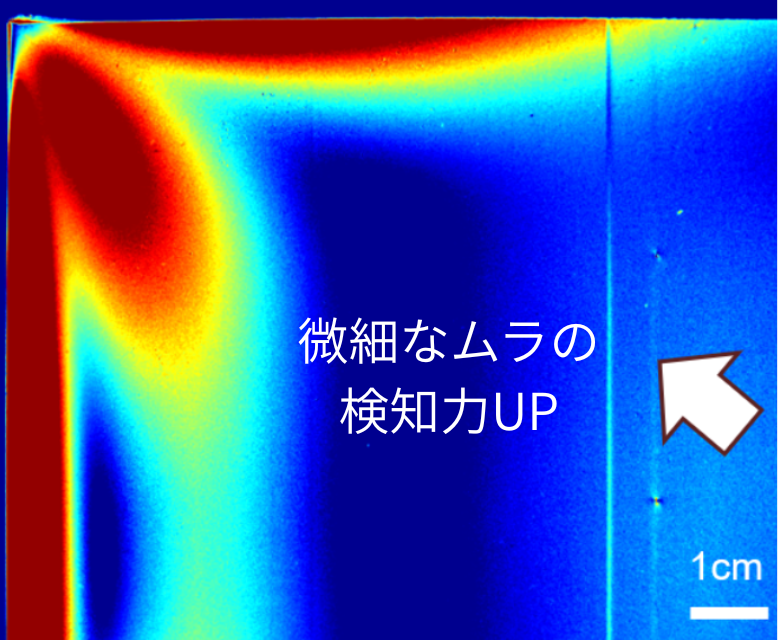

WPA-400は約120万画素の高精細センサーを搭載。従来モデルWPA-200の約11倍、WPA-300の約2.1倍の画素数を実現しました。
微細なムラや欠陥の可視化に加え、高位相差測定や広視野での複数同時測定にも対応し、検査・評価の効率化に貢献します。
特長 1
高解像度化
120万画素への大幅な解像度向上
センサーの画素数が従来比で圧倒的に進化。
微細な構造や欠陥を持つ光学素子や光学フィルムを鮮明に検査・評価することが可能。
特長 2
高位相差測定

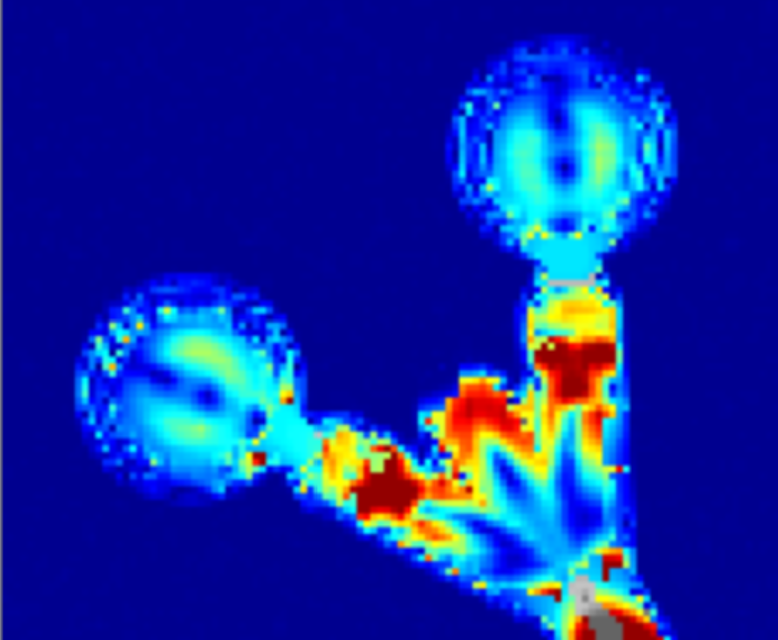

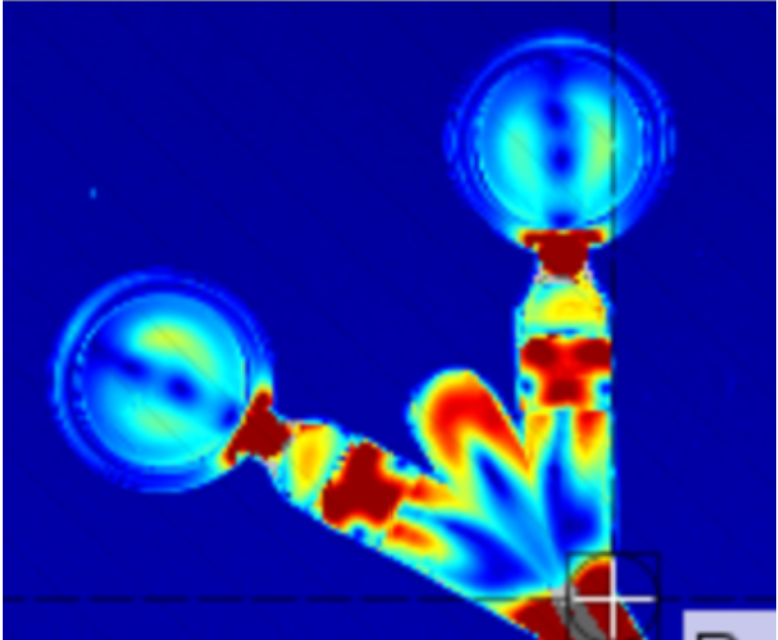

高位相差測定性能の向上
高解像度化により、急激な位相差変化に伴う位相の飛びを解消。
複雑な内部構造の樹脂成型品や高屈折レンズなどの高位相差も高精度に解析可能。
特長 3
タクトタイム短縮

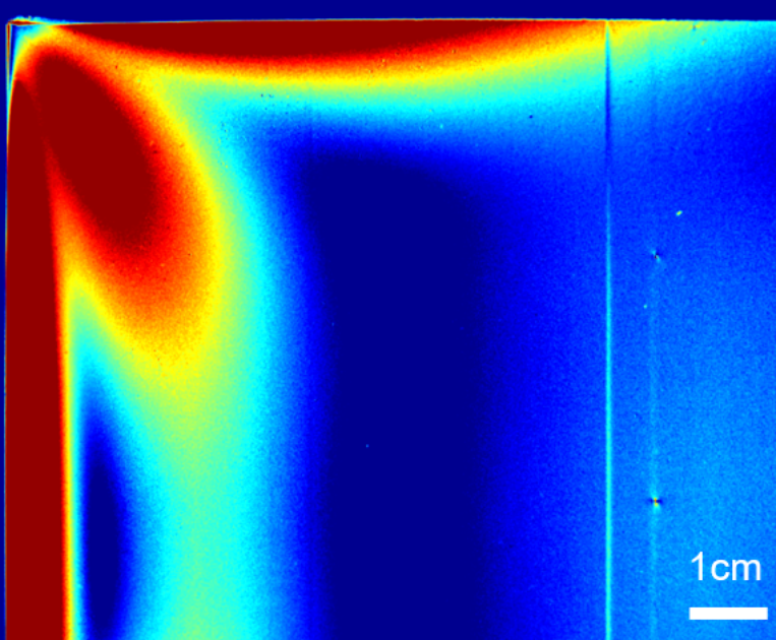

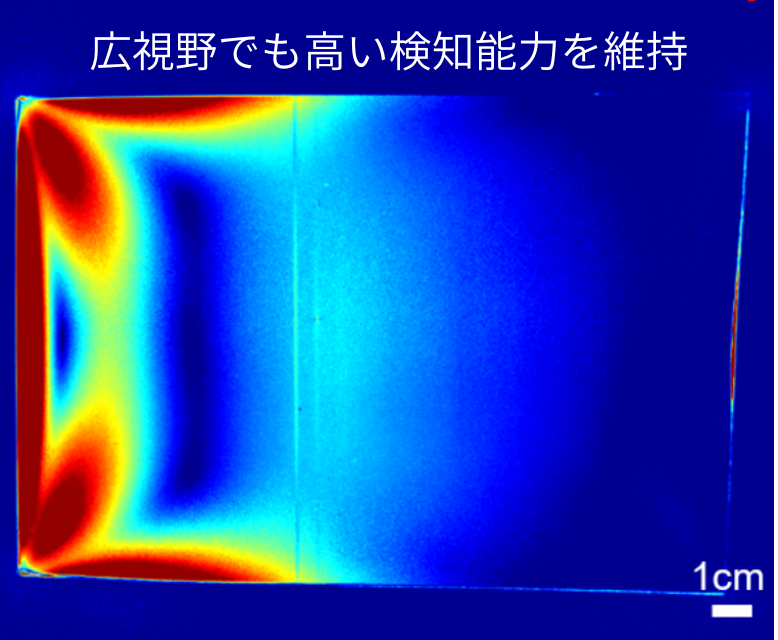

高分解能での「広視野・複数同時測定」を実現
必要な分解能を維持しながら、1度に測定できるエリアを大幅に拡大。ワークを複数回測定する手間を減らし、検品時間を大幅に短縮。光学フィルムやマイクロパターニングされた光学部品の評価に最適。
|
|
| 出力項目 |
|
| 測定範囲 |
|
| 繰返し再現性 |
|
|
|
| 複屈折画素数 |
|
| 測定波長 |
|
|
|
| 寸法 (W x D x H) |
|
| 測定視野サイズ |
|
| 本体重量 |
|
|
|
| インターフェース |
|
| 電源/消費電流 |
|
| ソフトウェア |
|
| 付属品 |
|
|
|
| ズームレンズ |
|
| データ処理機能 |
|
| 広視野補正機能 |
|
| レンズ解析機能 |
|
| リアルタイム解析機能 |
|
| 外部制御機能 |
|
| 波長分散（CD）モード |
|
| WPA高位相差測定機能 |
|
| レンズ測定専用ステージ |
|
| PA・WPA用遮光カバー |
|
| 光弾性係数計測オプション |
|
|
|
| 出力項目 |
|
| 測定範囲 |
|
| 繰返し再現性 |
|
|
|
| 複屈折画素数 |
|
| 測定波長 |
|
|
|
| 寸法 (W x D x H) |
|
| 測定視野サイズ |
|
| 本体重量 |
|
|
|
| インターフェース |
|
| 電源/消費電流 |
|
| ソフトウェア |
|
| 付属品 |
|
|
|
| ズームレンズ |
|
| データ処理機能 |
|
| 広視野補正機能 |
|
| レンズ解析機能 |
|
| リアルタイム解析機能 |
|
| 外部制御機能 |
|
| 波長分散（CD）モード |
|
| WPA高位相差測定機能 |
|
| レンズ測定専用ステージ |
|
| PA・WPA用遮光カバー |
|
| 光弾性係数計測オプション |
|
|
|
| 出力項目 |
|
| 測定範囲 |
|
| 繰返し再現性 |
|
|
|
| 複屈折画素数 |
|
| 測定波長 |
|
|
|
| 寸法 (W x D x H) |
|
| 測定視野サイズ |
|
| 本体重量 |
|
|
|
| インターフェース |
|
| 電源/消費電流 |
|
| ソフトウェア |
|
| 付属品 |
|
|
|
| ズームレンズ |
|
| データ処理機能 |
|
| 広視野補正機能 |
|
| レンズ解析機能 |
|
| リアルタイム解析機能 |
|
| 外部制御機能 |
|
| 波長分散（CD）モード |
|
| WPA高位相差測定機能 |
|
| レンズ測定専用ステージ |
|
| PA・WPA用遮光カバー |
|
| 光弾性係数計測オプション |
|
