株式会社フォトニックラティス

超高速ダイナミックフィゾー干渉計「DELTAPH」

非破壊・非接触計測や高速かつ瞬間現象の可視化ニーズの増加を踏まえ、世界唯一の偏光高速度カメラCRYSTAを軸に独自の干渉光学系による超高速ダイナミック干渉計「DELTAPH(デルタフ)」を開発。機械駆動のないワンショット高速計測技術は、干渉計測の対象を静止した対象物から高速な動的現象に拡張します。

スペック
モデル名	超高速ダイナミックフィゾー干渉計「DELTAPH」
計測範囲	40mm径 @50mm光学系 80mm径@100mm光学系
位相接続計算	高速モード、高精度モード
音場解析計算	HEFSアルゴリズムによる位相解析と、周波数フィルター処理
最大撮影距離	7m
測定波長	532nm
位相画像解像度	512×512pixels
撮影速度 / 位相画像解像度	7,000 fps / 512 x 512 pixels 100,000 fps / 160×96 pixels Max. 1,550,000 fps / 64 x 8 pixels
最短露光時間	369nsec
記録可能フレーム数	21,841 frames (最大解像度)
トリガー入力	外部トリガー (TTL / 接点)、、ソフトウェアトリガー
サイズ	約 250(H) x 750(W) x >1,100(D) mm、　突起部除く
装置重量	約60kg
電源	100 - 240V AC, 50/60 Hz、 < 280VA

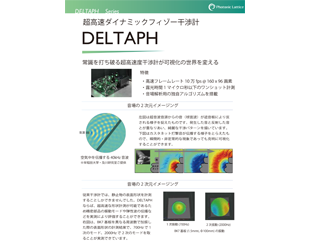

カタログ/会社案内ダウンロード
